Контроллер видеостены Kreator

КВ-С1

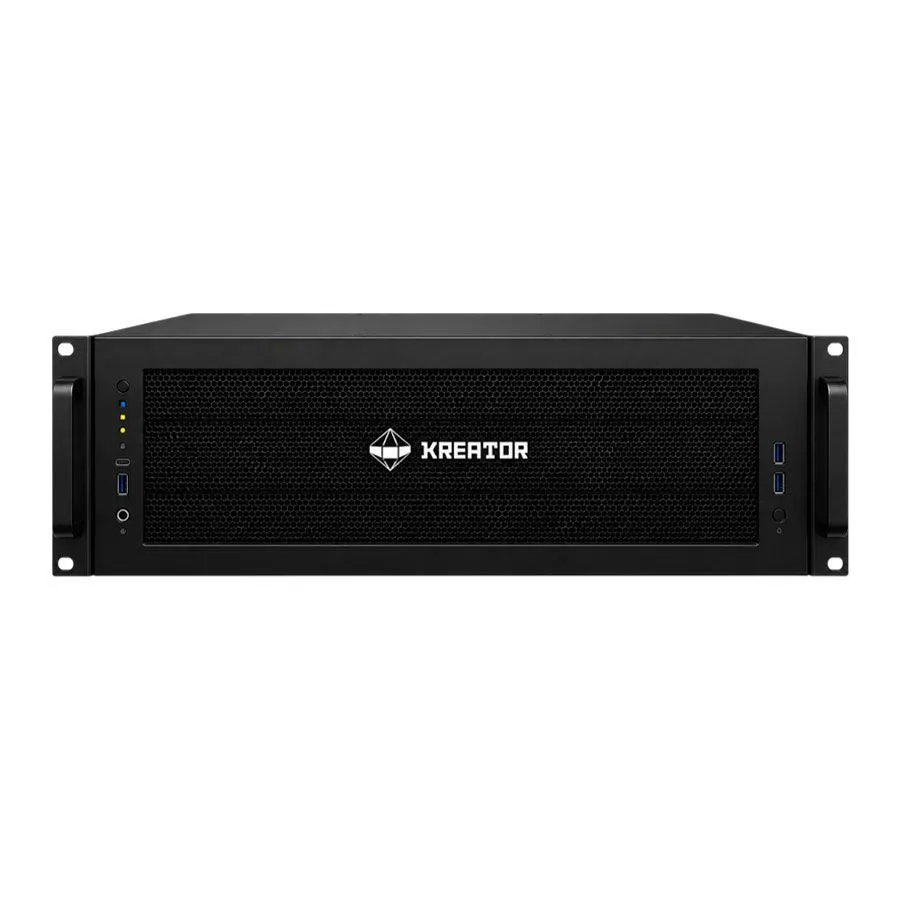

Отечественный контроллер видеостены Kreator КВ-С1

Kreator КВ-С1 — программно-аппаратный комплекс собственной разработки для построения профессиональных систем коллективного отображения информации.

Контроллер рассчитан прежде всего на диспетчерские, ситуационные центры, центры управления и другие объекты, где важны стабильная работа, постоянный контроль состояния системы и минимизация времени восстановления при программных сбоях.

Система позволяет одновременно работать с физическими входами, программными приложениями и сетевыми источниками, формируя единое рабочее пространство видеостены.

Собственная разработка Креатор АВ

Программное обеспечение контроллера разработано Креатор АВ и может адаптироваться под требования конкретного проекта.

Это позволяет не ограничиваться стандартным функционалом серийного контроллера: архитектура и программная часть могут дорабатываться в соответствии с техническим заданием заказчика или системного интегратора.

Преимущества собственной разработки:

• возможность адаптации функционала под проект;
• контролируемое развитие программной платформы;
• техническая поддержка непосредственно разработчиком;
• возможность интеграции специализированного ПО заказчика;
• отсутствие зависимости от функциональных ограничений типового зарубежного ПО.

Повышенная отказоустойчивость

Независимые платформы x86 + ARM

Одно из ключевых отличий Kreator — распределенная архитектура на базе двух аппаратных платформ.

Платформа x86 выполняет основную работу:

• захват и отображение аппаратных видеосигналов;
• запуск программных источников;
• формирование рабочего пространства видеостены;
• обработку и вывод контента.

Отдельная ARM-платформа выполняет функции управления, мониторинга и диагностики основной системы.

За счет физического разделения исполнительного и управляющего контуров система мониторинга контролирует состояние основной платформы независимо от работающих на ней сервисов.

Автоматическое восстановление сервисов

ARM-платформа непрерывно контролирует состояние программных компонентов основной x86-платформы.

При возникновении ошибки система может автоматически инициировать перезапуск отдельного программного компонента без необходимости полной перезагрузки контроллера.

В частности, восстановление программного сервиса трансляции аппаратных источников занимает около 6 секунд, при этом отображение программных источников не прекращается.

Linux-платформа

Astra Linux

Контроллер Kreator работает под управлением отечественной операционной системы Astra Linux. Использование Linux-платформы позволяет применять комплекс в проектах с повышенными требованиями к программной инфраструктуре и импортозамещению.

Аппаратные и программные источники

Kreator позволяет одновременно выводить на видеостену различные типы информации.

Аппаратные источники

Поддерживаются физические видеосигналы:

• HDMI;
• DVI;
• SDI;
• разрешение до 4096×2160 @ 60 Гц;
• индивидуальная настройка изображения для каждого входа;
• аппаратное масштабирование;
• индивидуальная обрезка изображения Cropping

Программные источники

В рабочее пространство видеостены могут интегрироваться:

• SCADA;
• системы видеонаблюдения;
• СКУД;
• системы безопасности;
• специализированное ПО;
• 2D/3D-приложения;
• web-страницы;
• документы и презентации;
• медиаконтент;
• IP-видеопотоки.

Для диспетчерских и ситуационных центров это один из важных аргументов: оператор получает аппаратные сигналы и приложения в одном рабочем пространстве.

Высокое качество изображения

Контроллер обеспечивает вывод сигналов 4096×2160 @ 60 Гц.

Выходной сигнал поддерживает полную цветовую детализацию 4:4:4, что особенно важно при отображении:

• интерфейсов SCADA;
• мелкого текста;
• технологических схем;
• картографии;
• таблиц;
• графиков и диаграмм.

Масштабируемая аппаратная платформа

Kreator может конфигурироваться под размеры и задачи конкретного проекта.

Поддерживаются как компактные системы, работающие преимущественно с программными источниками, так и конфигурации с большим количеством аппаратных входов.

Технические характеристики

Поддерживаемые интерфейсы

Аппаратные входы

HDMI / DVI / SDI

Выходные интерфейсы

Зависят от установленной конфигурации выходных карт – mini DP / DP.

Видео

Максимальное входное разрешение
4096×2160 @ 60 Гц

Максимальное выходное разрешение
4096×2160 @ 60 Гц

Цветовая субдискретизация выходного сигнала
4:4:4

HDCP
2.2

HDR
Автоматическое преобразование входного HDR-сигнала в SDR

Аппаратные возможности

Процессор
AMD EPYC

Оперативная память
до 128 ГБ DDR4

Количество аппаратных входов
до 20 × 1920×1080 @ 60 Гц
или до 12 × 3840×2160 @ 60 Гц

Количество аппаратных выходов
до 16 × 4096×2160 @ 60 Гц

Форм-фактор
4U

Блок питания
обычный или резервируемый

Программная платформа

Операционная система
Astra Linux

Архитектура
x86 + ARM

Графические API
OpenGL 4.6 / Vulkan 1.3

Поддерживаемые видеоформаты

MPEG-1 / MPEG-2 / MPEG-4 / AVI / H.264 / H.265

Дополнительную информация можно прочитать в статье о контроллере видеостены Kreator КВ-С1
